ラプコチューブ
概要
ラプコチューブはガス、石油などの気体及び液体輸送用の埋設管やプラスチックライニング鋼管の鋼管接続部への最も確実な高性能防食材料として広く使用されています。
ラプコチューブは熱収縮性の架橋ポリエチレンチューブ内面に粘着剤を塗布したもので、これをバーナーで加熱させることにより鋼管接続部のまわりに均一に収縮し、プラスチックライニング鋼管と同様にすぐれた防食性能が形成されます。
特長
- 防食性に優れている。
- ピンホールが無い。
- 様々な配管形状に適応する。

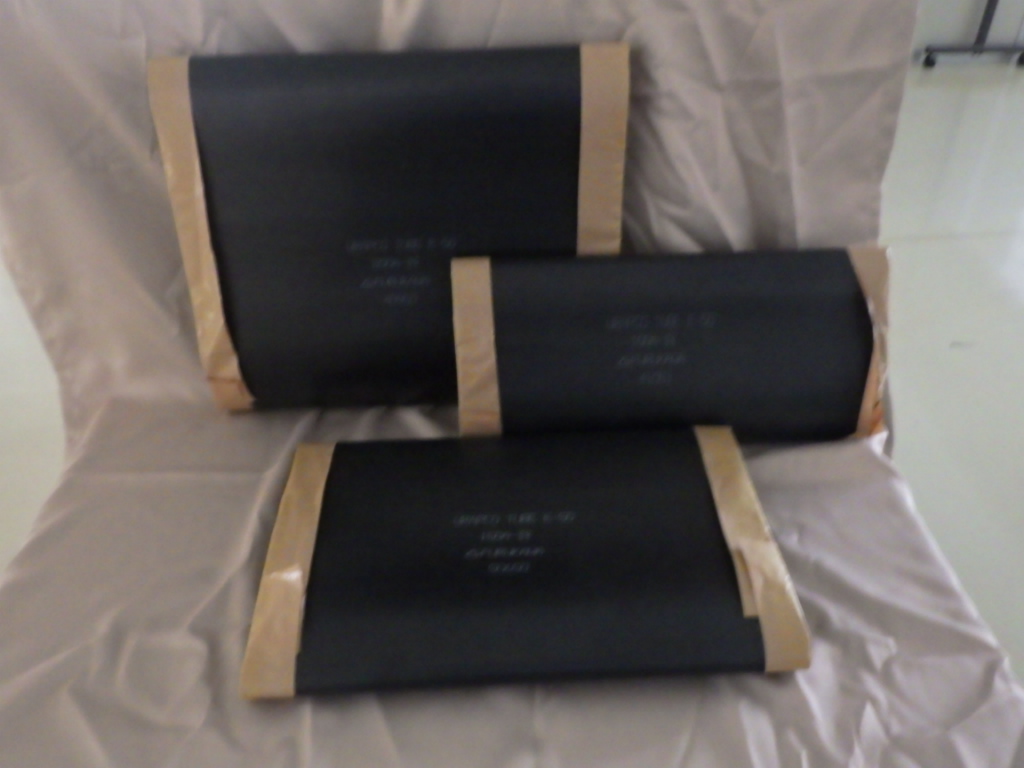

サイズ表(直管部)
| チューブ 呼びサイズ | 鋼管外径 (㎜) | 内 径 (㎜) | 厚 さ (㎜) | 長 さ (㎜) | |
| 外層材 | 内層材 | ||||
| 100A-45 | 114.3 | 150 | 1.2 | 0.6 | 450 |
| 125A-45 | 139.8 | 175 | 1.2 | 0.6 | 450 |
| 150A-45 | 165.3 | 200 | 1.2 | 0.6 | 450 |
| 200A-45 | 216.3 | 265 | 1.2 | 0.6 | 450 |
| 250A-45 | 267.3 | 320 | 1.2 | 0.6 | 450 |
| 300A-45 | 318.5 | 370 | 1.2 | 0.6 | 450 |
| 350A-45 | 355.6 | 420 | 1.2 | 0.6 | 450 |
| 400A-45 | 406.4 | 470 | 1.2 | 0.6 | 450 |
| 450A-50 | 457.2 | 520 | 1.5 | 0.6 | 500 |
| 500A-50 | 508.0 | 570 | 1.5 | 0.6 | 500 |
※上記サイズ以外のものもあります。

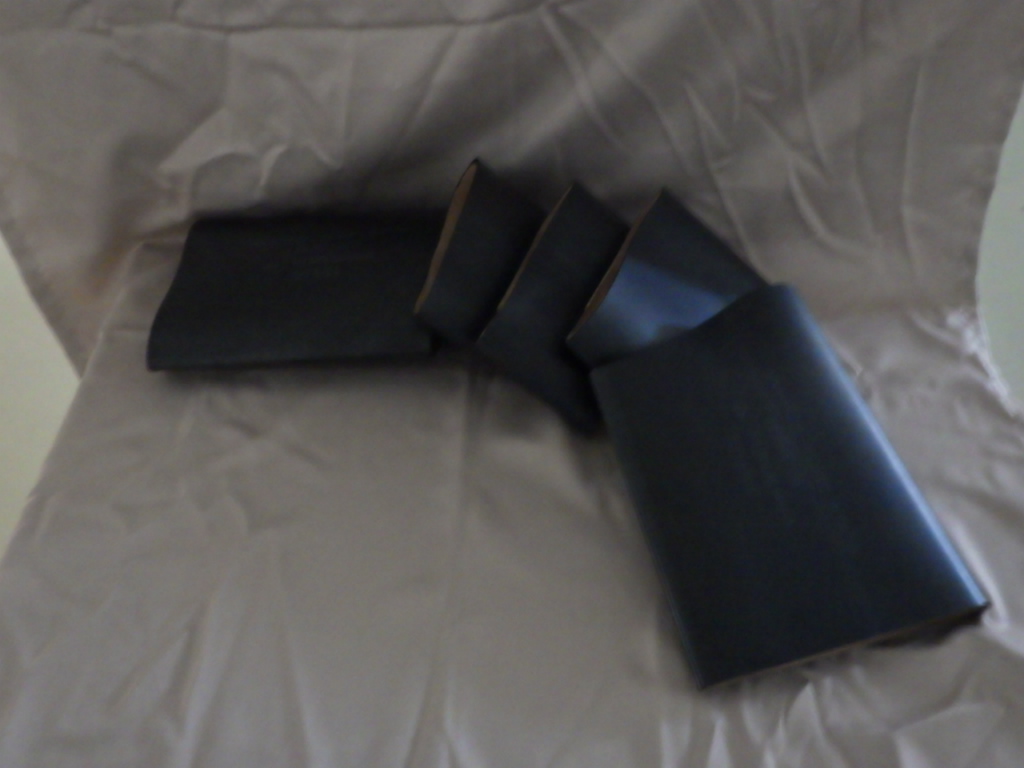

サイズ表(エルボ)
| チューブ 呼びサイズ | 90度エルボ継手 | 45度エルボ継手 | ||
| 中央用 | 袖 用 | 中央用 | 袖 用 | |
| 100A | 3本 | 2本 | 1本 | 2本 |
| 150A | 3本 | 2本 | 1本 | 2本 |
| 200A | 2本 | 2本 | 1本 | 2本 |
| 250A | 3本 | 2本 | 1本 | 2本 |
| 300A | 3本 | 2本 | 1本 | 2本 |
※上記サイズ以外のものもあります。
サイズ表(レジューサ)
| 鋼管 呼称サイズ | 厚 さ (㎜) | 内 径 (㎜) | 長 さ (㎜) | |
| 外層材 | 内層材 | |||
| 100A | 1.2 | 0.6 | 150 | 550 |
| 150A | 1.2 | 0.6 | 200 | 550 |
| 200A | 1.2 | 0.6 | 265 | 600 |
| 250A | 1.2 | 0.6 | 320 | 600 |
| 300A | 1.2 | 0.6 | 370 | 650 |
※上記サイズ以外のものもあります。
